網站首頁 > 產品中心 > 變壓器 > 電源濾波器 > 電源濾波器:(ET、FT 、UF系列)

電源濾波器:(ET、FT 、UF系列)

特點

電源濾波器雜散電容小、高頻阻抗值大,阻抗偏差小,工作電流大,有良好的電磁兼容性。其磁芯采用高導磁率的MnZn鐵氧體材料,對噪聲具有高的阻抗。磁芯類型:UU、EE、FT、T。安裝方式:臥式、立式等。


應用場合

廣泛用于電視、通訊、空調、計算機等抗EMI線路。例如:用于通訊、網絡、計算機;工業、科學和醫療設備;電視、音響、空調等家用電子設備;各類電子儀器、航天設備等。


電源濾波器:(ET、FT 、UF系列).pdf

點擊下載

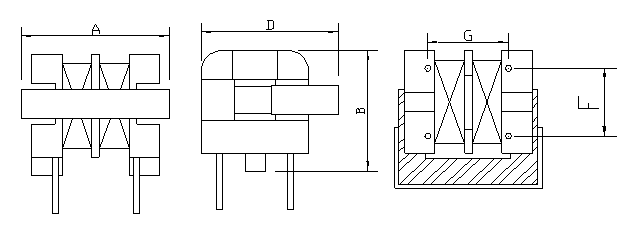

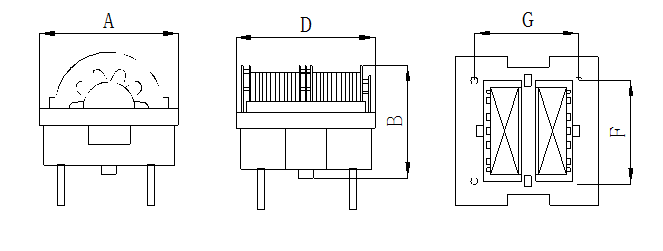

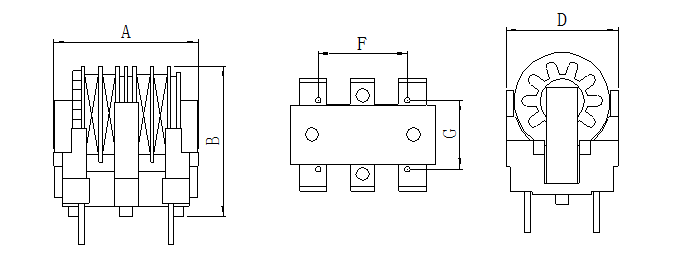

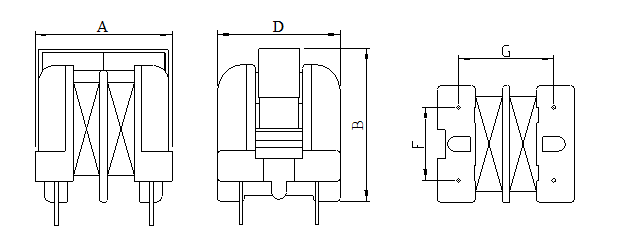

尺寸圖


UF10.5立式濾波器

UF9.8臥式濾波器


ET24臥式濾波器

FT20立式濾波器

系列常規表

(UF系列)系列規格表


型號

A±2.0

B±2.0

D±1.0

F±0.3

G±0.5

PIN

SEC

UF9.8V

15.5

16.0

11.0

7.0

8.0

2+2

2

UF9.8H

15.5

12.0

14.5

7.0

8.0

2+2

2

UF10.5V

18.5

19.5

16.5

10.0

13.0

2+2

2

UF10.5V

18.5

21.5

16.0

10.0

13.0

2+2

4

UF10.5H

18.5

16.5

19.0

10.0

13.0

2+2

2

UF16V

22.0

25.5

18.0

10.0

13.0

2+2

2

UF16H

22.0

20.0

23.5

10.0

13.5

2+2

2


(ET、FT 系列)系列規格表

型號

A±2.0

B±2.0

D±1.0

F±0.3

G±0.5

PIN

SEC

FT20V

22.5

21.0

15.0

13.0

10.0

2+2

4

FT20V

22.5

21.0

15.0

13.0

10.0

2+2

2

ET24V

25.0

29.3

18.0

13.0

10.0

2+2

2

ET24V

25.0

29.3

18.0

13.0

10.0

2+2

4

ET24H

24.2

19.5

24.5

15.0

21.0

2+2

2

ET24H

24.2

19.5

24.5

15.0

21.0

2+2

4

ET28V

30.3

35.8

20.3

13.0

10.0

2+2

2

ET28V

30.3

35.8

20.3

13.0

10.0

2+2

4


照明電路磁性器件解決方案

(1)實物示意圖

電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”,這是一種由電容、電感和電阻組成的濾波器,是濾波器的一種。

它的作用是:對特定頻率的頻點或該頻點以外的頻率進行有效濾除,得到所需要的有效信號。


電源濾波器實物圖

(2)電路原理圖

電源濾波器的典型結構如下圖所示,這是一種無源網絡結構,對交流和直流電源都適用,具有雙向抑制性能。

這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用。


認證—質量保障

采用國際標準的質量體系認證、安全體系認證,讓客戶在使用中獲得更大的質量與安全保障

UL安全認證(公司系統、原料)

RoHS環保認定(產品、原料)
